Для гібридних інверторів Deye симптом “не заряджає” або “не бачить батарею” може виникати через різні рівні системи: батарейний блок, BMS, кабель зв’язку, порт інвертора, Lithium Mode, Battery Setting або несумісність протоколу. Тому правильний перший крок - не прошивка навмання, а збір даних і діагностика зв’язки батарея-BMS-інвертор. Якщо акумулятор розряджений «у нуль» і BMS відключила вихід, див. запуск BMS після глибокого розряду.

Важливо: цей матеріал не є офіційною гарантійною інструкцією Deye. Він описує підготовку до незалежної діагностики батареї, BMS і комунікації з інвертором перед сервісним рішенням.

Deye не заряджає батарею через режим, BMS або CAN/RS485

  • Режим батареї. Чи вибраний правильний тип батареї, Lithium Mode і параметри заряду.
  • CAN або RS485. Чи правильний кабель, порт, pinout, протокол і адреса батареї.
  • Стан BMS. Чи немає BMS alarm, захисту від заряду, температури або низької напруги комірок. Узимку перевірте температуру батареї: нижче 0 °C BMS блокує заряд (LiFePO4 на морозі).
  • Сумісність. Чи є батарея у списку сумісних або чи підтримує потрібний протокол.
  • Поведінка SOC. Чи змінюється SOC, струм заряду, напруга батареї та статус BMS під час роботи.

Lithium Mode Deye: що означає режим і як перевірити сумісність

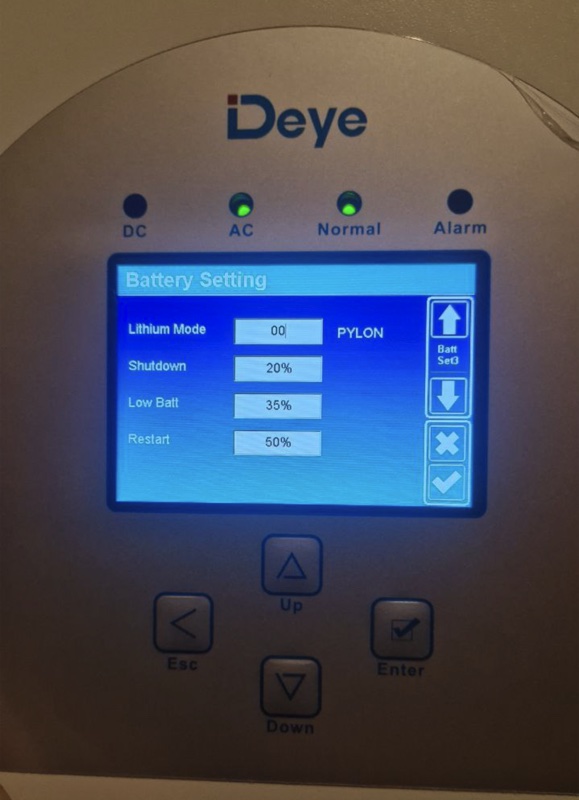

Якщо ви бачите Lithium Mode або значення 00 в Battery Setting, важливо відрізнити налаштування зв’язку від повідомлення про несправність. Цей розділ допомагає підготувати дані для перевірки, а не підібрати код навмання. Назва поля сама по собі не пояснює, чому конкретна система не заряджає батарею.

Що означає Lithium Mode?

У перевіреній інструкції SUN-3.6/5/6K-SG03LP1-EU, Ver. 2.2 від 11.01.2023 Lithium Mode описано як протокол BMS. Це окреме поле від вибору Battery Type. Для обміну даними потрібна відповідність протоколу конкретної батареї та інвертора; сама хімія LiFePO4 такої відповідності не встановлює. Повна таблиця кодів зі списку сумісності — у матеріалі Lithium Mode Deye: коди протоколів. Не переносіть висновок із назви меню на іншу серію Deye або невідому BMS.

Чому значення 00 не універсальне?

00 показано в ілюстрації поля Lithium Mode як значення налаштування, а не код аварії чи підтвердження справності BMS. Deye Approved Battery List DY-LV48-0126 пов’язує setup number із відповідною батареєю та містить інші значення. Тому скриншот чужої системи або число з інструкції не є підставою змінювати ваш профіль. Спочатку потрібна перевірка застосовності до повних позначень обладнання й його версій.

Де перевірити профіль саме вашої зв’язки?

Зіставте шильдики інвертора й батареї з відповідними інструкціями та редакцією Approved Battery List. Збережіть HMI і MAIN з Device Info інвертора, а версію BMS — якщо вона доступна. Ці документи не дають перевіреної мінімальної версії firmware для кожної зв’язки; профіль і сумісність установлених версій потребують підтвердження постачальника або інсталятора.

Приклад обладнання Що підтверджують джерела Що ще перевіряється
SUN-5K-SG03LP1-EU + RW-M6.1-B SG03LP1-EU та RW-M6.1-B названі в Approved Battery List; інструкція RW описує зв’язок батареї з інвертором. Профіль для точних моделей і firmware, документація встановлення та фактичні дані BMS. Це не універсальна рекомендація коду.

У RW-M6.1-B V1.4 термінал PCS для зв’язку з інвертором відрізняється від IN/OUT паралельних модулів. Назви роз’ємів і конкретне підключення звіряють за документацією встановленої конфігурації. Для JK окрема перевірка JK BMS + Deye не підміняється прикладом RW.

Як підтвердити, що BMS передає дані?

Без зміни налаштувань збережіть BMS-екран інвертора, показані напругу, струм, SOC, температуру, доступні ліміти й повідомлення, журнал аварій та індикатори батареї. Важливі також час і умови: система очікувала чи працювала з навантаженням. Зіставлення цих даних допомагає перевірити, які відомості інвертор отримує. Один показник або відсутність помилки не доводить повноцінного обміну чи справності всієї батареї; нульові поля не встановлюють причину самі по собі.

Загальну логіку інтерфейсів пояснює матеріал про BMS, CAN та RS485. Якщо питання лише в різних відсотках заряду, перейдіть до показань SOC і корисної ємності. Результат перевірки може вказати на налаштування, потребу діагностики батареї/BMS або перевірки сумісної заміни. Він не означає, що ремонт потрібний чи можливий без діагностики. Не вимикайте захист для перевірки гіпотези про протокол.

Deye не бачить LiFePO4 батарею: що це означає на практиці

Далі важливо розділити відсутність даних BMS, обмеження заряду та інші симптоми системи. Усі коди з таблиці несправностей інструкції зібрані на сторінці коди помилок Deye.

Симптом Що може означати Що перевіряємо
BMS values = 0 Немає валідного обміну BMS з інвертором Lithium Mode, кабель, pinout, CAN/RS485, адреса
F58 BMS communication fault Втрачено зв'язок BMS або активна помилка обміну BMS-кабель, порт, протокол, BMS_Err_Stop, журнал BMS
Заряд = 0 A BMS не дозволяє заряд або інвертор не отримує ліміт Charge current limit, температура, напруга комірок, SOC
F56 / DC bus low Низька напруга батареї або DC-шини Фактична напруга, стан захисту, можливість безпечного заряду

Deye SUN-5K-SG03LP1-EU не бачить BMS RW-M6.1-B: приклад звернення

В одному знеособленому зверненні власник системи з інвертором SUN-5K-SG03LP1-EU і батареєю RW-M6.1-B повідомив, що інвертор не бачить BMS батареї. Це єдиний відомий симптом: код F58, нульові BMS-дані чи відсутність заряду в цьому зверненні не підтверджені. Причина та результат ремонту невідомі.

Обидві моделі зазначені в списку сумісності Deye DY-LV48-0126, де для RW-M6.1-B наведено CAN. Це підстава перевірити конкретну систему за документацією, але не доказ правильного підключення: сам бренд Deye не підтверджує ревізії пристроїв, кабель, версії прошивок і вибрані налаштування.

Інженер звіряє інструкцію SG03LP1-EU з інструкцією RW-M6.1-B: призначення BMS-порту інвертора та PCS-порту батареї, відповідність комунікаційного кабелю й протоколу, доступні версії та повідомлення. Порти RS485/METER інвертора і IN/OUT батареї мають інше призначення; схожий роз’єм не означає взаємозамінність. Точні параметри мають відповідати документації саме встановлених ревізій.

Відсутність обміну та заборона заряду — різні перевірки. Навіть коли BMS-дані доступні, інженер окремо оцінює дозволи й ліміти, alarm/protection і налаштування інвертора. Саме повідомлення «не бачить BMS» не доводить несправність комірок або потребу в новій батареї. Загальну логіку пояснює матеріал про зв’язок BMS, CAN і RS485.

Що підготувати без втручання в батарею

Передайте фото доступних шильдиків, поточних Battery Setting, Lithium Mode, BMS-сторінки, Device Info та повідомлень; фото доступних портів і маркування кабелю, опис появи симптому та гарантійний статус. Якщо дані вже доступні штатними засобами, додайте журнал і статуси BMS. Не відкривайте корпус, не перепідключайте систему та не міняйте прошивку чи протокол навмання заради цих фото.

Спочатку зверніться до продавця або інсталятора щодо гарантії. За інструкцією RW-M6.1-B внутрішній ремонт батареї виконують Deye або уповноважені виробником фахівці. Порівнювати варіанти варто після встановлення причини.

Підтверджений стан Можливий маршрут Що порівняти
Причина в налаштуваннях або комунікації Корекція інсталятором за документацією Вартість перевірки та відновлення обміну до покупки АКБ
Підтверджена несправність батареї чи BMS Гарантійний або авторизований сервіс Обсяг робіт, строк, гарантію на роботи й доцільність ремонту
Ремонт недоцільний або потрібен інший запас енергії Оцінка відповідної заміни Сумісність конкретної пари, інтеграцію, повну вартість і простій

Deye показує F14 із батареєю Sunrover: які дані потрібні для діагностики

В одному знеособленому зверненні власник назвав інвертор Deye SUN-5K-SG03LP1-EU, батарею Sunrover LiFePO4 51.2V 100Ah і повідомлення F14 / DC_OverCurrent_Fault. Це передані власником дані, а не підтверджений діагноз. Точна модель Sunrover, BMS, ревізії обладнання, прошивки, причина й результат ремонту невідомі. Попереднє звернення про RW-M6.1-B стосується іншої системи та іншого симптому; воно не підтверджує повторюваність F14.

У перевіреній англомовній інструкції сімейства SG03LP1-EU, що охоплює SUN-5K-SG03LP1-EU, таблиця несправностей не містить F14. Тому назву DC_OverCurrent_Fault у цьому зверненні не можна вважати перевіреним розшифруванням коду саме встановленого інвертора. Потрібні фото повідомлення, версії HW/FW та звірка документації з виробником або постачальником. Код з інструкції іншої моделі не пояснює автоматично цей випадок. Саме повідомлення також не доводить несправність батареї, BMS чи комірок і потребу купувати новий акумулятор.

Що передати інженеру без втручання в систему

Підготуйте фото доступних шильдиків інвертора й батареї, екрана помилки та Device Info з версіями прошивки. Уточніть повну модель Sunrover і BMS, якщо вони відомі. Опишіть, коли виникає повідомлення: під час заряду, переходу на резерв або роботи навантаження; чи є мережа, яке навантаження працює і що передувало події. Додайте вже доступні штатні журнали, статуси й попередження BMS та гарантійний статус обох пристроїв. Не відкривайте корпуси, не перепідключайте кабелі, не змінюйте налаштування чи прошивку та не обходьте захисти заради збору цих даних. Перевірку конфігурації й електричних причин виконує інженер за документацією конкретної системи.

Ремонт чи заміна: рішення після встановлення причини

Спочатку уточніть гарантійний маршрут у продавця або інсталятора. Порівнюйте лише підтверджені пропозиції: повну вартість діагностики, робіт та інтеграції, строки, простій, доставку обладнання і гарантійні умови. Ємність 100Ah сама по собі не визначає сумісність заміни з Deye.

Підтверджений стан Можливий маршрут Що порівняти
Причина ще не встановлена або стосується конфігурації системи Діагностика системи й оцінка налаштувань інженером Обсяг перевірки, повну вартість і строк до рішення про ремонт
Підтверджена несправність пристрою та визначені гарантійні умови Гарантійний або авторизований постачальником ремонт Погоджені роботи, логістику, простій і гарантію на результат робіт
Підтверджена потреба замінити батарею, ремонт недоцільний Підбір сумісної батареї з перевіркою конкретної пари Повну вартість заміни й інтеграції, строки, доставку та гарантію

Deye SE-F12-C і повідомлення F055: чому потрібне фото екрана

В одному знеособленому зверненні власник повідомив про «Помилка F055» та назвав батарею Deye SE-F12-C LiFePO4 51,2 В / 230 А·год / 11,8 кВт·год. Це передані дані, а не підтверджений діагноз. Невідомо, який пристрій показав код: батарея, інвертор чи застосунок. Модель інвертора, ревізії обладнання, історія появи повідомлення, фото екрана, причина й результат ремонту відсутні.

В інструкції SE-F12, Issue 05, що охоплює SE-F12-C, для LCD батареї наведено код 55 — TEMP_OPEN_WIRE_FAIL. Це назва, пов’язана з колом вимірювання температури. Вона не доводить обрив датчика чи проводки, несправність BMS, дисбаланс або перенапругу комірок у цій системі. Запис F055 зі звернення не можна автоматично прирівнювати до батарейного коду 55 або тлумачити за таблицею F55 іншого інвертора. Спочатку потрібно встановити джерело повідомлення та відповідну редакцію документації.

Новіша інструкція B01 для SE-F12/SE-F16 також містить назву TEMP_OPEN_WIRE_FAIL для коду 55, але має інші характеристики SE-F12. Вони не замінюють заявлені власником 230 А·год та 11,8 кВт·год без звірки зі шильдиком.

Що підготувати без розбирання та відтворення помилки

  • Фото всього екрана з кодом і пристрою, на якому він з’явився.
  • Фото доступних шильдиків батареї й інвертора, точну модель інвертора та HW/FW, якщо доступні; серійні номери можна приховати.
  • Коли виникло повідомлення, за яких умов і що змінювали перед цим.
  • Уже доступні штатні покази SOC, температури, напруги та журнал помилок із зазначенням їхнього джерела.

Для збору даних не відкривайте корпус і не провокуйте повторення помилки. Самого коду недостатньо для вибору ремонту чи заміни. Якщо обладнання на гарантії, спочатку зверніться до продавця або авторизованого сервісу; подальші роботи й доцільність заміни визначають після перевірки конкретної системи.

Deye SG05LP1 і SE-G5.1 Pro-B: SOC 0%, струм 0 A, горить лише RUN

В одному знеособленому зверненні власник назвав інвертор Deye SUN-6K-SG05LP1-EU-AM2-P і батарею Deye SE-G5.1 Pro-B. За його описом, на екрані інвертора по черзі з’являються написи ON і COMM, у меню батареї — Battery Current 0 A, SOC 0%, SOH 100%, а на самій батареї світиться лише індикатор RUN, решта погасли. Це передані власником дані, а не підтверджений діагноз. Фото екрана, версії прошивок, налаштування, причина й результат перевірки невідомі.

Обидві моделі — з одного бренду, і в списку сумісності Deye DY-LV48-0126 є SUN-6K-SG05LP1-EU та SE-G5.1 Pro-B із зв’язком CAN і налаштуванням інвертора 00. Окремо позначення EU-AM2-P у цьому переліку не наведене, тому версію інвертора звіряють із постачальником. Список не підтверджує правильність кабелю, порту чи вибраних параметрів у конкретній системі.

Індикація батареї не збігається зі станами з таблиці інструкції. В інструкції SE-G5.1 Pro-B, Issue 05 (друкована с. 5) у режимах простою, розряду й заряду RUN блимає, а п’ять індикаторів SOC показують рівень заряду. Усі індикатори погашені лише у стані «Power Off». Тобто «горить лише RUN, SOC не світиться» серед описаних станів немає. Потрібне коротке відео індикаторів, щоб побачити, чи RUN світиться постійно чи блимає і чи загоряється ALM або ERROR.

Нульові SOC і струм на сторінці батареї інвертора можуть означати і справжній глибокий розряд, і відсутність валідних даних BMS: за цифрами 0% і 0 A ці варіанти не розрізнити. На сторінці Li-BMS інструкції SG05LP1-EU-AM2-P інвертор показує дані, які передає BMS: SOC, напругу, струм, температуру та ліміти заряду. Що саме означає чергування ON/COMM на екрані цієї версії, у перевірених інструкціях ми не знайшли, тому його не тлумачимо без фото.

Інструкція батареї описує дві умови, які варто звірити першими. До BMS-порту інвертора має бути підключений порт PCS першої батареї; порти IN/OUT призначені для зв’язку між батареями (друкована с. 16). Під час запуску спершу вмикають автомат, а потім кнопку живлення батареї; нормальний стан — зелений індикатор роботи блимає (с. 17–18). Ці пункти перевіряються оглядом і фото, без розбирання.

Що підготувати без втручання в батарею

  • Відео 10–15 секунд з індикаторами батареї та фото екрана інвертора з ON/COMM.
  • Фото сторінки Li-BMS, Battery Setting і Lithium Mode, а також Device Info з версіями прошивки.
  • Фото портів на батареї та інверторі: у який порт вставлено кабель зв’язку.
  • Напругу батареї з екрана інвертора, якщо вона показується, і коли саме зник заряд.

Не відкривайте корпус, не міняйте протокол і прошивку навмання та не вимикайте BMS_Err_Stop, щоб «прибрати» помилку. Якщо система на гарантії, спершу зверніться до продавця або інсталятора. Ремонт чи заміну обирають лише після того, як стане зрозуміло, чи розряджена батарея, чи інвертор просто не отримує від неї даних.

DAH Solar HV (9 модулів 51,2 В) і Deye 30 кВт: після розряду до 0% інвертор не заряджає

В одному знеособленому зверненні власник описав високовольтну систему DAH Solar: блок BMS і 9 батарейних модулів 51,2 В 100 А·год. Батареї розрядилися до 0%, і інвертор Deye на 30 кВт не може зарядити систему. Точні моделі, напруга на вході батареї, коди помилок і показання екранів невідомі. Це передані власником дані, а не підтверджений діагноз.

Дев’ять модулів 51,2 В послідовно — це близько 460,8 В номіналу. DAH Solar для своїх високовольтних систем вказує від 5 до 17 батарейних модулів послідовно з діапазоном 256–870 В і захист BMS від переразряду (сторінка DAH High Voltage Battery). Трифазний Deye серії SG01HP3 розрахований на літієву батарею 160–800 В і отримує її дані через BMS-порт (інструкція SUN-29.9/30/35K-SG01HP3-EU-BM3). Якщо після розряду високовольтна BMS відключила батарею від виходу, інвертор бачить на цьому вході 0 В і заряджати йому нема що. Інструкції саме до системи DAH із цього звернення ми не отримали: файл на сайті виробника не відкрився.

Що перевірити Що каже документація Можливе рішення
Сторінка Li-BMS в інверторі Для кожного з двох входів батареї окремо показані напруга, SOC, ліміти струму й тривоги; у прикладі інструкції непідключена батарея виглядає як «Not matched» і 0,0 В. На сторінці є поле Request Force Charge, але його значення інструкція не пояснює (друк. с. 35). Сфотографувати Li-BMS для обох входів. 0 В і «Not matched» — інвертор не бачить ні напруги, ні даних BMS; ненульова напруга з даними — інша ситуація.
Код помилки на екрані F53 — низька напруга шини: перевірити напругу батареї і зарядити від PV або мережі; F56 — низька напруга на вході батареї 1; F58 — втрата зв’язку з BMS при активному BMS_Err_Stop (друк. с. 53). Записати код і час. F58 не «лікують» вимкненням BMS_Err_Stop: без даних BMS інвертор не знає меж заряду високовольтної батареї.
Дозвіл заряду від мережі Battery Setting: Grid Charge дозволяє заряд від мережі або генератора, поле A — максимальний струм такого заряду (друк. с. 38). Перевірити галочку Grid Charge і струм. Якщо батарея відключена й показує 0 В, ці налаштування заряд не запустять — спершу потрібна відповідь BMS.
Пороги розряду на майбутнє Shutdown — до якого SOC батарея розряджається без мережі; Low Batt — нижче якого SOC не опускається при мережі й увімкненому Grid charge; Restart — SOC, з якого вихід вмикається знову (друк. с. 39). Після відновлення поставити Shutdown і Low Batt із запасом, а не біля нуля, — щоб система не доходила до 0% знову. Значення погодити з інсталятором.
Відновлення високовольтної BMS Процедури виходу з захисту після переразряду на сторінці DAH High Voltage Battery немає; інструкцію системи ми не відкрили. Запитати в DAH Solar або продавця процедуру саме для цього блоку BMS і версії прошивки. Не обходити BMS і не заряджати модулі окремо без їхнього погодження.

Близько 460 В постійного струму — небезпечна для життя напруга. Вимірювання на шині, роз’єднання модулів і роботу з блоком BMS виконує фахівець із допуском, а не власник. Наш сервіс працює з батареями 12–51,2 В; чи можна перевіряти модулі високовольтної системи окремо, вирішують лише після уточнення моделі, гарантії й позиції виробника.

Що підготувати для звернення до продавця чи DAH

  • Точну модель блоку BMS і модулів з шильдиків, модель інвертора з наклейки.
  • Фото сторінок Li-BMS для обох входів, Battery Setting і Lithium Mode, коди помилок.
  • Що показують індикатори або екран блоку BMS і коли система розрядилася до 0%.

Високовольтна батарея 175 кВт·год і Deye: швидко сідає, не має виходу після розряду, інвертор її не бачить

В одному знеособленому зверненні описано високовольтну батарею «на 280 комірках, 175 кВт» з інвертором Deye і відзначено одразу три симптоми: батарея показує заряд, але швидко сідає під навантаженням; не вмикається або не має виходу після розряду; інвертор її не бачить — немає зв’язку CAN/RS485. Виробник батареї, модель BMS, модель інвертора, коди помилок і показання екранів невідомі. Це передані власником дані, а не підтверджений діагноз.

«280 комірок» можна прочитати двояко. Якщо це 280 комірок послідовно, номінал батареї — близько 896 В (280 × 3,2 В), а 175 кВт·год відповідають приблизно 195 А·год. Якщо це комірки ємністю 280 А·год, для 175 кВт·год їх потрібно близько 195, і номінал — близько 625 В. Це наш розрахунок, а не дані з шильдика. Різниця важлива: трифазні Deye SG01HP3 до 50 кВт розраховані на батарею 160–800 В (інструкція SG01HP3), а SUN-60/70/75/80K-SG02HP3-EU-EM6 — на 160–1000 В (технічні дані Deye). Тому перший крок — напруга й кількість комірок із шильдика батареї та модель інвертора з наклейки.

Три симптоми можуть бути не трьома несправностями, а одним ланцюжком. Для прикладу ми взяли інструкцію Deye BOS-G. Це інша батарея (до 12 модулів, 61,44 кВт·год), але вона показує, як влаштована високовольтна система: модулі послідовно і високовольтний блок керування з реле, попереднім зарядом і власним списком захистів. Якщо під навантаженням просідає одна група комірок, BMS фіксує низьку напругу комірки або надто велику різницю між комірками й розмикає реле. На виході батареї стає 0 В, і інвертор її «не бачить». Блок керування BOS-G живиться від самої батареї через внутрішній блок живлення 12 В; що з ним відбувається після глибокого розряду, інструкція не описує. Чи так само влаштована батарея зі звернення — невідомо.

Що перевірити Що каже документація Можливе рішення
Шильдик батареї та модель інвертора Deye SG01HP3 до 50 кВт: літієва батарея 160–800 В. SUN-60/70/75/80K-SG02HP3-EU-EM6: 160–1000 В, два входи батареї, заряд і розряд до 80+80 А. Звірити робочий діапазон напруги батареї з діапазоном інвертора. Якщо напруга батареї наприкінці заряду виходить за межі інвертора, це питання до проєкту системи, а не до ремонту батареї.
Найнижча й найвища комірка на екрані або в програмі BMS У BOS-G різниця між комірками понад 500 мВ — попередження, понад 800 мВ — захист; окремо є попередження й захист за низькою напругою комірки та за низькою загальною напругою (друк. с. 40–41, 43). Пороги іншої батареї можуть бути іншими. Записати напруги комірок у спокої та під навантаженням. Якщо просідає одна комірка чи один модуль, батарея «показує заряд», але вимикається рано: шукають слабкий модуль, а не міняють усю батарею. Докладніше — у статті LiFePO4 показує 100%, але швидко розряджається.
Журнал захистів BMS Серед несправностей BOS-G: Pre-charge failure — попередній заряд не завершився за відведений час; Fuse Blown — після замикання реле немає високої напруги; залипання реле заряду чи розряду; BMU lost — довго немає повідомлень від модуля (друк. с. 42). Сфотографувати активні й збережені події. Від запису залежить маршрут: низька напруга комірок — це заряд і балансування під контролем виробника; запобіжник, реле чи попередній заряд — ремонт блока керування; втрата модуля — кабель або плата модуля.
Сторінка Li-BMS і код помилки в інверторі Li-BMS показує напругу, SOC, ліміти струму й тривоги окремо для кожного входу батареї; непідключена батарея в прикладі — «Not matched» і 0,0 В (друк. с. 35). F56 — низька напруга на вході батареї 1, F58 — втрата зв’язку з BMS при активному BMS_Err_Stop (друк. с. 53). Сфотографувати Li-BMS для обох входів і записати код. 0 В без даних — батарея відключена або вимкнена; напруга є, а даних немає — шукають причину у зв’язку.
Зв’язок CAN/RS485 BOS-G фіксує PCS-CAN BUS communication failure, коли довго не отримує повідомлень від інвертора (друк. с. 42); лінія зв’язку з інвертором — не довша за 30 м (друк. с. 29). У списку Deye для батарей 160–800 В для кожної батареї вказані моделі інверторів, кількість модулів, версії прошивок і тип зв’язку. Спершу з’ясувати, чи BMS узагалі ввімкнена: якщо блок керування вимкнений після розряду, відсутність зв’язку — наслідок, а не окрема несправність. Якщо BMS працює — перевіряють кабель, порт BMS, протокол і наявність батареї в списку Deye. Загальна логіка — у статті BMS, CAN і RS485.
Порядок запуску Для BOS-G: увімкнути автомат на блоці керування, натиснути кнопку запуску й дочекатися екрана; зовнішній автомат між батареєю та інвертором вмикають після запуску батареї (друк. с. 33). Попросити в постачальника порядок запуску саме цієї батареї та процедуру після спрацювання захисту за низькою напругою. Не замикати реле вручну й не подавати заряд в обхід BMS.

Від 600 до 900 В постійного струму — небезпечна для життя напруга. Вимірювання на шині, роз’єднання модулів і роботу з блоком керування виконує фахівець із допуском, а не власник. Наш сервіс працює з батареями 12–51,2 В; чи можна перевіряти окремі модулі високовольтної системи, вирішують лише після уточнення моделі, гарантії й позиції виробника.

Що підготувати для звернення до постачальника чи сервісу

  • Фото шильдика батареї (виробник, модель, напруга, ємність, кількість модулів і комірок) і наклейки інвертора.
  • Фото екрана або програми BMS: загальна напруга, SOC, найнижча й найвища комірка, активні та збережені захисти.
  • Фото сторінки Li-BMS інвертора для обох входів, Battery Setting, коди помилок із часом.
  • Як швидко падає SOC і під яким навантаженням, після чого батарея вимкнулася і що зараз показують її індикатори.

Висновок для цього звернення:

  • Три симптоми можуть мати одну причину: слабка група комірок → захист BMS → розімкнені реле → інвертор без напруги й без даних.
  • Спершу уточнюють напругу батареї й модель інвертора: 280 комірок послідовно і комірки 280 А·год — це різні системи.
  • Відсутність зв’язку перевіряють лише після того, як з’ясовано, що BMS увімкнена.
  • Маршрут ремонту визначає журнал захистів BMS, а не код на інверторі.

Deye не заряджає від мережі: налаштування чи обмеження BMS?

Коли заряд від мережі не починається, важливо відокремити доступний вхід, налаштований режим, обмеження батареї та фактичний струм. Це різні дані: сам увімкнений пункт меню не доводить, що батарея зараз заряджається, а один нульовий показник не встановлює причину.

Які пункти меню перевірити: 4 кроки

Назви пунктів нижче — з інструкції SUN-3.6/5/6K-SG03LP1-EU (§5.6 і §5.7). В інших моделях і версіях прошивки назви та розташування можуть відрізнятися. Спершу сфотографуйте кожен екран, а змінювати значення — лише якщо розумієте, навіщо їх ставив інсталятор.

Пункт меню Що каже інструкція SG03LP1 Що перевірити
1. Battery Setting → Grid Charge Галочка Grid Charge дозволяє заряд батареї від мережі; поле A поруч — струм, яким мережа заряджає батарею. Поле Start для мережі, за інструкцією, не використовується (§5.6, друк. с. 28). Чи стоїть галочка Grid Charge і чи A не дорівнює нулю або дуже малому значенню.
2. Battery Setting → Max A Charge Загальна межа струму заряду батареї: для моделі 5 кВт — 0–120 А; для літієвих батарей рекомендовано близько 50% ємності в А·год (§5.6). Чи не обмежує цей пункт заряд сильніше, ніж очікується. Для батареї з BMS-зв’язком свої обмеження заряду може передавати й BMS — див. «Що дозволяє батарея та її BMS» нижче.
3. System Work Mode → Time Of Use Налаштування інтервалів діють, лише якщо відмічено Time Of Use. Для кожного інтервалу є галочка Grid charge і значення Batt (SOC % або напруга); у прикладі інструкції мережа заряджає в інтервалі 01:00–05:00, поки SOC нижче 80% (§5.7, друк. с. 31). Чи відмічено Grid charge саме в поточному інтервалі і чи значення Batt цього інтервалу вище за поточний SOC. Якщо SOC уже вище — заряду від мережі в цьому інтервалі не буде.
4. Battery Setting → Lithium Mode Для літієвої батареї інструкція відсилає до параметрів її BMS; Lithium Mode — це протокол зв’язку з BMS (§5.6). Чи бачить Deye дані BMS. Якщо ні — див. код виставлено, а даних BMS немає.

Якщо всі чотири пункти налаштовані, а заряд від мережі однаково не йде або йде малим струмом, переходьте до перевірок нижче: стан входу Grid, обмеження BMS і фактичний струм батареї.

Чи бачить сам інвертор мережу?

У перевіреній інструкції SUN-5K-SG03LP1-EU від 11.01.2023 екран Grid показує статус, напругу, частоту й потужність мережі. Збережіть цей екран разом із часом і повідомленнями інвертора. Наявність електрики в будинку та стан входу Deye — окремі спостереження; за одним фото не роблять висновок про несправність мережі чи проводки. Відповідність інструкції вашій версії потрібна і для назв полів.

Чи передбачає поточний режим заряд від мережі саме зараз?

Зафіксуйте Battery Setting, Grid Charge, задані струми та System Work Mode / Time Of Use. У цій редакції інструкції заряд від мережі може залежати від вибраного часового інтервалу та умови Batt. Налаштовані значення не є виміряним струмом або доказом поточної команди на заряд. Поле Power у Time Of Use описує максимальну потужність розряду, а не струм заряджання. Не змінюйте ці параметри за чужим скриншотом.

Що дозволяє батарея та її BMS?

Інструкція RW-M6.1-B V1.4 описує захисти й обмеження зарядного струму; для цієї моделі струм залежить від температури та SOC. Для вашої батареї зберіть доступні стани, повідомлення, дозволи й ліміти з указанням джерела даних. Назву Charging current на екрані Deye не слід автоматично тлумачити як ліміт BMS: значення поля звіряють із документацією конкретної зв’язки. Відсутність поля або даних теж не доводить несправності батареї; питання зв’язку розглянуто в розділі Lithium Mode.

Які покази підтверджують фактичний заряд?

Порівняйте Batt I / Power з доступним виміром BMS, напругою та SOC за той самий момент. Знак струму й зміст поля перевіряють для встановленої версії; задана межа не замінює вимір. Додайте, яке навантаження працювало, чи система очікувала, температуру та журнал повідомлень, якщо вони доступні. Так інженер зіставить режим і стан батареї, замість порівнювати скрини з різних умов.

Окреме спостереження Що зафіксувати за один час Межа висновку
Мережа Grid: статус, напруга, частота Доступний вхід ще не означає заряд батареї
Режим Battery Setting і Time Of Use Конфігурація, а не фактичний струм
BMS Доступні захисти, дозволи й ліміти з їхнім джерелом Значення тлумачать лише за відповідною документацією
Батарея Batt I / Power і доступний вимір BMS Один показник не є діагнозом

Результат перевірки може вказати на режим, зв’язок або потребу діагностики батареї, а не автоматично на ремонт.

Схожі звернення з інших систем

Ці приклади — не Deye, і вони не підтверджують таку саму причину, але показують, з чого починали перевірку:

CAN / RS485: чому силові кабелі підключені, але батарея не бачиться

CAN і RS485 можуть використовувати роз'єми, схожі на Ethernet, але це не робить кабель універсальним. Для Deye важливі конкретні піни, порт BMS, protocol/setup code і адреса батареї. Звичайний мережевий кабель може фізично підходити в роз'єм, але не передавати потрібні CAN-H/CAN-L або RS485 A/B сигнали.

3 групи даних для діагностики Deye, BMS і батареї

Інвертор

Модель Deye, версія прошивки, фото екрана з помилкою, Battery Setting, Lithium Mode і схема підключення.

Батарея

Модель батареї, напруга, ємність Ah, тип BMS, скрин застосунку BMS і журнал помилок, якщо він доступний.

Зв’язок

Фото кабелю CAN/RS485, портів, DIP-перемикачів, pinout або інструкції батареї, якщо вона є.

Коли Deye справний, але батарея не дозволяє заряд

Deye може бути справним, якщо BMS вимкнула заряд, одна група комірок просіла, батарея знаходиться в захисті або протокол не відповідає інвертору. У діагностичній рамці сервісу такі випадки перевіряються окремо від налаштувань інвертора: комірки, дозволи charge/discharge, журнал BMS і фізичний зв'язок. Не змінюйте протокол навмання - спочатку зафіксуйте симптом і дані BMS.

Що можна безпечно перевірити перед зверненням

  • модель Deye і повну модель батареї, не лише напругу 48V;
  • фото Battery Setting, Lithium Mode і BMS page на екрані інвертора;
  • коди помилок F/W (що вони означають — у таблиці кодів Deye), SOC, напругу, струм заряду і статус батареї;
  • фото BMS-порту, кабелю CAN/RS485 і DIP/ADD-перемикачів;
  • скрин застосунку BMS із cell voltage, alarm/protection і charge/discharge status.
Не робіть так: не вимикайте захисти BMS, не підбирайте протоколи навмання і не заряджайте батарею примусово, якщо є дим, запах, здуття, сліди води, удару або короткого замикання.

FAQ по Deye і BMS

Чи означає F58, що батарея несправна?

Ні. F58 вказує на проблему зв'язку BMS з інвертором, коли активна зупинка по BMS error. Причина може бути в кабелі, протоколі, Lithium Mode, налаштуваннях батареї, firmware або в самій BMS. До висновку потрібна перевірка зв'язку і стану батареї.

Чи можна вимкнути BMS_Err_Stop, щоб Deye почав працювати?

Це не варто робити як спосіб “прибрати помилку”. Якщо інвертор продовжує роботу без актуальних даних BMS, батарея може піти в перезаряд, глибокий розряд або інший захист. Спочатку потрібно знайти причину втрати зв'язку.

Чому Deye показує BMS values = 0?

Нульові значення на BMS-сторінці часто означають, що інвертор не отримує валідні дані від батареї. Перевіряють порт, кабель, CAN/RS485 pinout, Lithium Mode, setup-код, адресу батареї, master/slave і сумісність конкретної моделі.

Чи можна заряджати LiFePO4 без CAN або RS485?

У частині систем можливий voltage-mode, але тільки з правильними межами напруги, струму і розумінням ризиків. Без BMS-зв'язку інвертор може не знати реальний SOC, температурні обмеження і charge/discharge limits батареї.

Джерела для технічної логіки

  • Deye SE-F12 User Manual, Issue 05, 26.09.2025 офіційна інструкція: SE-F12-C та LCD — друковані с. 8–10; код 55 — с. 11; 230 А·год, 51,2 В і 11,8 кВт·год — с. 40. Запису F055 немає; застосовність до пристрою зі звернення потребує звірки.
  • Deye SE-F12/SE-F16 User Manual, B01, 25.07.2026 офіційна новіша редакція: LCD SE-F12-C/SE-F16-C — друковані с. 52–53; код 55 TEMP_OPEN_WIRE_FAIL — с. 53. Запису F055 немає; характеристики SE-F12 у цій редакції відрізняються, відповідність конкретній батареї не встановлена.
  • Deye SE-G5.1 Pro-B User Manual, Issue 05, 14.03.2026 офіційна інструкція: таблиця індикаторів RUN/ALM/ERROR/SOC — друкована с. 5; PCS, IN/OUT і розпіновка — с. 16–17; порядок запуску — с. 17–18. Перевірено 30.10.2026.
  • Deye SUN-3.6–10K-SG05LP1-EU-AM2-P, інструкція (DE), 19.03.2026 офіційна німецькомовна інструкція: порт BMS 485/CAN, сторінка Li-BMS (розділ 5.3, с. 35 PDF). Значення напису ON/COMM у ній не знайдено. Перевірено 30.10.2026.
  • Deye SUN-3/3.6/5/6K-SG03LP1-EU, англомовна інструкція документ із каталогу виробника: таблиця несправностей не містить F14; відповідність ревізії та прошивці встановленого пристрою потребує звірки.
  • Deye Approved Battery List DY-LV48-0126, 27.05.2026 офіційний список: SUN-3.6/5/6K-SG03LP1-EU та RW-M6.1-B, SUN-6K-SG05LP1-EU та SE-G5.1 Pro-B — CAN, setup 00; конкретну конфігурацію звіряють із постачальником.
  • Deye SUN-3.6/5/6K-SG03LP1-EU, Ver. 2.2 офіційна інструкція від 25.09.2023: BMS-порт, екрани й протокол; відповідність ревізії встановленого інвертора потребує перевірки.
  • Deye RW-M6.1-B User Manual, V1.4 офіційна інструкція батареї: PCS та IN/OUT, стани BMS, гарантійний і авторизований сервіс; не діагноз цього звернення.
  • Rolls Battery connection to Deye практична інструкція виробника батарей щодо Deye, CAN і лімітів струму.
  • Deye SUN-3.6/5/6K-SG03LP1-EU, Ver. 2.2 від 11.01.2023 перевірена редакція сімейства SG03LP1-EU: Lithium Mode як протокол BMS, Device Info та поля BMS; §5.6 (друк. с. 28): Grid Charge і струм заряду від мережі, Max A Charge; §5.7 (друк. с. 31): Time Of Use з Grid charge і Batt для кожного інтервалу. Застосовність до встановленої версії потребує звірки; це не мінімальна вимога firmware. Перевірено 06.11.2026.
  • Deye SUN-29.9/30/35K-SG01HP3-EU-BM3, SUN-40/50K-SG01HP3-EU-BM4 — User Manual, v2.4.11 друк. с. 35: сторінка Li-BMS для двох входів батареї (приклад «Not matched», 0,0 В; поле Request Force Charge без пояснення); с. 38: Grid Charge і струм заряду; с. 39: Shutdown, Low Batt, Restart; с. 53: F53, F56, F58; с. 54: літієва батарея 160–800 В. Перевірено 11.11.2026.
  • Deye BOS-G User Manual (EU), V06, 25.02.2026 офіційна інструкція високовольтної батареї Deye, використана як приклад будови такої системи: друк. с. 14–15 — до 12 модулів по 5,12 кВт·год послідовно, до 61,44 кВт·год; с. 29 — лінія зв’язку з інвертором до 30 м; с. 33 — порядок запуску й вимкнення; с. 36, 47 — живлення блока керування від внутрішнього блока 12 В; с. 40–43 — пороги й перелік захистів (різниця між комірками 500/800 мВ, низька напруга комірки й загальна, Pre-charge failure, Fuse Blown, PCS-CAN BUS communication failure, BMU lost). Не інструкція батареї зі звернення. Перевірено 13.11.2026.
  • Deye SUN-60/70/75/80K-SG02HP3-EU-EM6 — технічні дані офіційний аркуш даних: літій-іонна батарея 160–1000 В, заряд і розряд до 80+80 А, два входи батареї. Модель інвертора зі звернення невідома. Перевірено 13.11.2026.
  • Deye Approved Battery List DY-HV(160-800)-028, 09.08.2025 офіційний список високовольтних батарей: для кожної моделі батареї — кількість модулів, моделі інверторів, версії прошивок, CAN або RS485. Новішу редакцію і наявність конкретної батареї звіряють із постачальником. Перевірено 13.11.2026.
  • DAH Solar — High Voltage Battery сторінка виробника: моделі DHN-HVRES16-G1 і DHN-HVRES05-G1, від 5 до 17 батарейних модулів послідовно, 256–870 В, захист BMS від перезаряду, переразряду, струму, температури й КЗ. Процедури відновлення після переразряду немає; інструкцію Rack-mounted HV з розділу завантажень відкрити не вдалося. Перевірено 11.11.2026.

Якщо чекати ремонт немає часу: нова батарея з наявності

Діагностика й ремонт займають час. Якщо резервне живлення потрібне вже зараз, швидшим рішенням може бути нова LiFePO4. Сумісність із вашим інвертором перевіряємо до покупки; у Києві модель з наявності можна отримати в день звернення.

Наступний крок

Почніть із діагностики зв’язки Deye-BMS-батарея

Підготуйте модель інвертора, модель батареї, помилку, налаштування і скрини BMS. Це допоможе відрізнити проблему протоколу від несправності батареї.

Перейти до списку даних
